StegoApollo - 圖像隱寫術工具

專案簡介

StegoApollo 是一個Windows Forms 隱寫術工具應用程式，提供在圖片中隱藏與提取訊息的完整解決方案。專案實作四種隱寫演算法（LSB、QIM、DCT、Histogram Shift），採用 MVP (Model-View-Presenter) 架構設計，整合直方圖視覺化、即時日誌記錄與演算法解說功能，適用於資訊安全教學與隱寫技術研究。

核心理念

多演算法支援：LSB（最低有效位元）、QIM（量化索引調變）、DCT（離散餘弦轉換）、Histogram Shift（直方圖位移）
教育導向設計：互動式演算法解說面板、即時操作日誌、直方圖視覺化
模組化架構：Strategy Pattern 設計、服務層與工具層分離、可擴展的介面定義
專業級 UI/UX：進度指示器、錯誤處理機制、一鍵匯出功能

我的職責

作為專案的唯一開發者，我負責：

系統架構設計

設計雙專案架構：StegoLib（類別庫）+ StegoApolloUI（WinForms 應用程式）
實作 Strategy Pattern：IStegoService 介面 + 4 種演算法實作
建立 MVP 架構：MainForm (View) + MainPresenter (Presenter) + StegoLib (Model)
設計服務層與工具層分離：Services/ + Utilities/

核心演算法實作 (StegoLib 類別庫)

LsbStegoService (148 行)：最低有效位元嵌入與提取
- 支援 RGB 三通道 1-2 bit 嵌入
- 前置 4 bytes 記錄訊息長度
- Unsafe Code 指標操作優化效能
QimStegoService (194 行)：量化索引調變
- 灰階通道量化處理
- Delta 步長可調整（預設 8）
- 直方圖生成支援
DctStegoService (210 行)：離散餘弦轉換
- 頻域嵌入技術
- 8x8 區塊 DCT 轉換
- 中頻係數修改
HistShiftService (586 行)：直方圖位移
- 可逆資訊隱藏技術
- Peak/Zero 點選擇演算法
- 完整的直方圖統計與位移邏輯

工具函式庫開發 (Utilities/)

ImageHelper (41 行)：圖片載入、儲存、格式轉換
HistogramHelper (46 行)：灰階直方圖計算與 Bitmap 生成
DctUtils (52 行)：DCT 與 IDCT 轉換函數
LogManager (100 行)：分級日誌系統（Info, Warning, Error, Debug）
MetadataHelper (79 行)：EXIF 元資料讀寫

UI 開發 (Windows Forms)

MainForm (708 行 + 919 行 Designer)：
- 圖片選擇與預覽
- 演算法選擇（ComboBox）
- 嵌入/提取模式切換
- 進度條視覺化（ProgressBar）
- 結果匯出功能
LogForm (109 行 + 107 行 Designer)：
- 即時日誌顯示（RichTextBox）
- 顏色編碼（Info=Black, Warning=Orange, Error=Red）
- 自動捲動至最新訊息
ExplanationForm (27 行 + 59 行 Designer)：
- LSB 演算法解說
- QIM 演算法解說
- 互動式切換面板

核心功能

1. LSB (最低有效位元) 隱寫

嵌入演算法：
- 將訊息轉為 UTF-8 bytes
- 前置 4 bytes 記錄長度（支援最大 4GB 訊息）
- 遍歷圖片像素的 R、G、B 通道
- 每個通道最低 1-2 位元替換為訊息位元
- 容量計算：寬 × 高 × 3 × bitsToUse
提取演算法：
- 讀取前 4 bytes 取得訊息長度
- 從 RGB 通道提取最低位元
- 重組為 bytes 並轉為 UTF-8 字串
特色：
- 對人眼幾乎不可見（視覺品質 PSNR > 50dB）
- 容量大（100KB 圖片可嵌入約 37KB 訊息）
- 但抗干擾性較弱（壓縮或濾鏡會破壞）

2. QIM (量化索引調變) 隱寫

嵌入演算法：
- 將圖片轉為灰階
- 量化步長 Delta（預設 8）
- 訊息 bit = 0 → 量化至偶數倍數
- 訊息 bit = 1 → 量化至奇數倍數
- 公式：q = round(pixel / Δ), newPixel = q × Δ + (bit × Δ/2)
提取演算法：
- 計算量化索引 q = round(pixel / Δ)
- 提取位元 bit = q % 2
特色：
- 較強的抗壓縮能力（JPEG 壓縮後仍可提取）
- 直方圖視覺化支援
- 容量較 LSB 小（僅單通道）

3. DCT (離散餘弦轉換) 隱寫

嵌入演算法：
- 將圖片分割為 8×8 區塊
- 對每個區塊執行 2D DCT 轉換
- 在中頻係數嵌入訊息（避免低頻與高頻）
- 執行 IDCT 反轉換
提取演算法：
- 對區塊執行 DCT
- 從中頻係數提取訊息
特色：
- JPEG 壓縮抗性佳（頻域嵌入）
- 視覺品質優良
- 實作複雜度較高

4. Histogram Shift (直方圖位移) 隱寫

嵌入演算法：
- 統計灰階直方圖
- 選擇 Peak 點（最高頻率）與 Zero 點（頻率為 0）
- 將 Peak 與 Zero 之間的像素值位移
- 在 Peak 點嵌入訊息（Peak+1 或維持 Peak）
提取演算法：
- 識別 Peak 點
- 還原位移像素
- 完全無損提取
特色：
- 可逆隱寫：提取後可完美還原原圖
- 容量受限於 Peak 點頻率
- 適用於醫學影像等需無損還原場景

5. 視覺化與日誌系統

直方圖生成：
- 256 級灰階統計
- Bitmap 繪製（800×600）
- 僅支援 QIM 演算法
日誌系統：
- 4 種等級：Info、Warning、Error、Debug
- 顏色編碼視覺化
- 即時捲動至最新訊息
- 記錄操作時間戳
演算法解說：
- LSB 原理說明（位元替換示意圖）
- QIM 原理說明（量化調變公式）
- 互動式切換

使用技術

開發框架

.NET Framework 4.7.2：目標框架
Windows Forms：GUI 框架
C# 7.3：程式語言
System.Drawing：圖片處理核心函式庫

設計模式

Strategy Pattern：IStegoService 介面 + 4 種演算法實作
MVP Pattern：Model (StegoLib) + View (MainForm) + Presenter (MainPresenter)
Factory Pattern：演算法服務實例化
Singleton Pattern：LogManager 全域日誌管理

關鍵技術

Unsafe Code：允許不安全程式碼以優化效能
```
<AllowUnsafeBlocks>true</AllowUnsafeBlocks>
```
指標操作：直接操作 Bitmap 記憶體（BitmapData.Scan0）
泛型與介面：IStegoService<T> 抽象化演算法
事件驅動：IProgress<int> 進度回報

開發工具

Visual Studio 2019/2022：IDE
Git：版本控制

專案狀態

當前版本：功能完整（develop 分支）

專案結構：雙專案解決方案（StegoLib + StegoApolloUI）

功能完成度

✅ 已完成：
- 4 種隱寫演算法（LSB、QIM、DCT、Histogram Shift）
- Windows Forms 圖形介面
- 嵌入與提取完整流程
- 直方圖視覺化（QIM）
- 即時日誌系統
- 演算法解說面板
- 進度指示器
- PNG 格式匯出
- 錯誤處理機制
📋 待改進：
- 更多視覺化選項（LSB 通道分離圖）
- 不支援圖片格式的錯誤處理
- 單元測試覆蓋率
- UI/UX 優化

開發挑戰與收穫

1. LSB 演算法實作

挑戰：如何高效地修改像素的最低位元？

解決方案：

使用位元運算：(value & ~mask) | (bit << position)
清除目標位元：& ~(1 << b)
設定新位元：| (payloadBit << b)

收穫：

深入理解位元運算技巧
掌握 RGB 色彩空間操作
學習訊息長度前置編碼（4 bytes header）

2. QIM 量化索引調變

挑戰：如何在灰階通道實現穩健的嵌入？

解決方案：

量化步長 Delta 的選擇（8 為最佳平衡）
奇偶量化：q % 2 決定訊息位元
公式推導：newPixel = round(pixel / Δ) × Δ + bit × Δ/2

收穫：

理解量化理論與數位訊號處理
掌握灰階轉換技術
學習抗壓縮隱寫設計

3. Unsafe Code 效能優化

挑戰：SetPixel/GetPixel 效能瓶頸（每次呼叫需 Marshal）。

解決方案：

使用 LockBits 鎖定 Bitmap 記憶體
透過指標直接存取像素陣列
批次處理後 UnlockBits 解鎖

效能提升：

SetPixel/GetPixel：約 100-200 ms/pixel
Unsafe Code：< 1 ms/pixel
提升 100-200 倍

收穫：

理解 .NET 記憶體管理
掌握 Unsafe Code 最佳實務
學習效能分析與優化

4. Strategy Pattern 應用

挑戰：如何設計可擴展的多演算法架構？

解決方案：

定義 IStegoService 介面：

public interface IStegoService
{
    StegoResult Embed(Bitmap coverImage, string message, IProgress<int> progress = null);
    StegoResult Extract(Bitmap stegoImage, IProgress<int> progress = null);
}

每個演算法獨立實作介面
UI 層透過介面呼叫，無需知道具體實作

收穫：

深入理解 Strategy Pattern
掌握依賴反轉原則（DIP）
學習介面驅動開發

5. MVP 架構設計

挑戰：如何分離 UI 邏輯與業務邏輯？

解決方案：

Model (StegoLib)：核心演算法與資料模型
View (MainForm)：UI 呈現與使用者互動
Presenter (MainPresenter)：協調 View 與 Model，處理事件

收穫：

理解 MVP 與 MVC 差異
掌握 UI 與邏輯分離技巧
提升程式碼可測試性

6. 直方圖視覺化

挑戰：如何將 256 級灰階統計繪製為直方圖？

解決方案：

統計每個灰階值的像素數量（陣列 counts[256]）
找出最大值作為縮放基準
使用 Graphics.DrawLine 繪製垂直長條

收穫：

掌握 GDI+ 繪圖技術
理解直方圖統計原理
學習資料視覺化設計

專案亮點

技術創新

✅ 4 種隱寫演算法完整實作（LSB、QIM、DCT、Histogram Shift）
✅ Unsafe Code 效能優化（100-200 倍提升）
✅ 可逆隱寫支援（Histogram Shift）
✅ Strategy Pattern 優雅設計

教育價值

✅ 互動式演算法解說面板
✅ 即時日誌系統追蹤操作
✅ 直方圖視覺化展示
✅ 4 張螢幕截圖完整工作流程

工程實務

✅ MVP 架構分離 UI 與邏輯
✅ 雙專案解決方案（類別庫 + 應用程式）
✅ 完整的錯誤處理機制
✅ 進度指示器提升使用者體驗

學習成果

✅ 深入實作資訊隱藏技術
✅ 掌握位元運算與指標操作
✅ 理解設計模式實際應用
✅ 學習 WinForms 複雜 UI 開發

訪客計數

快速統計

最新更新

本日名言

專案簡介

核心理念

我的職責

系統架構設計

核心演算法實作 (StegoLib 類別庫)

工具函式庫開發 (Utilities/)

UI 開發 (Windows Forms)

核心功能

1. LSB (最低有效位元) 隱寫

2. QIM (量化索引調變) 隱寫

3. DCT (離散餘弦轉換) 隱寫

4. Histogram Shift (直方圖位移) 隱寫

5. 視覺化與日誌系統

使用技術

開發框架

設計模式

關鍵技術

開發工具

專案狀態

當前版本：功能完整（develop 分支）

功能完成度

開發挑戰與收穫

1. LSB 演算法實作

2. QIM 量化索引調變

3. Unsafe Code 效能優化

4. Strategy Pattern 應用

5. MVP 架構設計

6. 直方圖視覺化

專案亮點

技術創新

教育價值

工程實務

學習成果

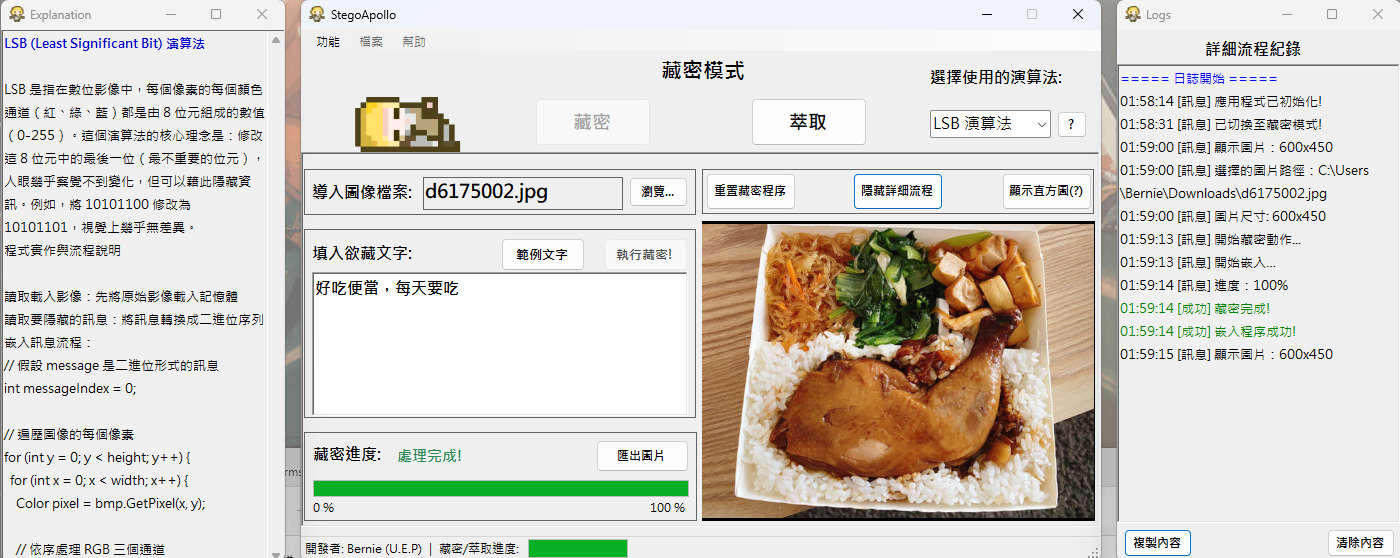

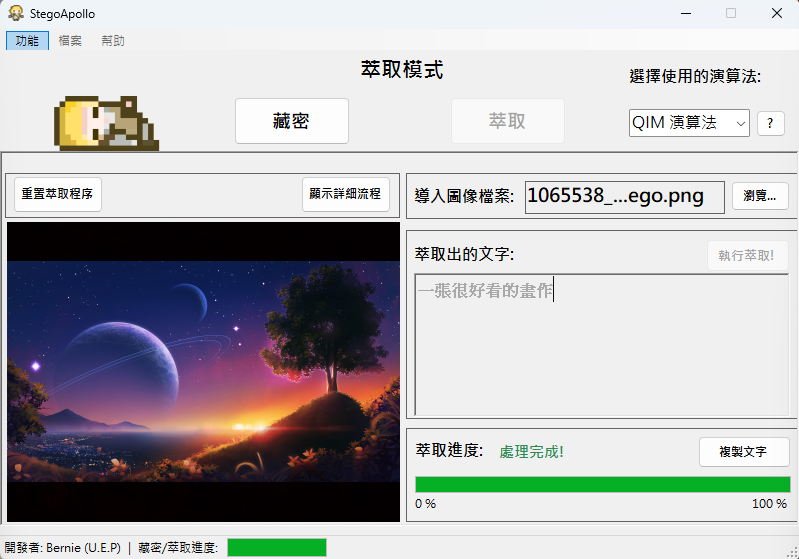

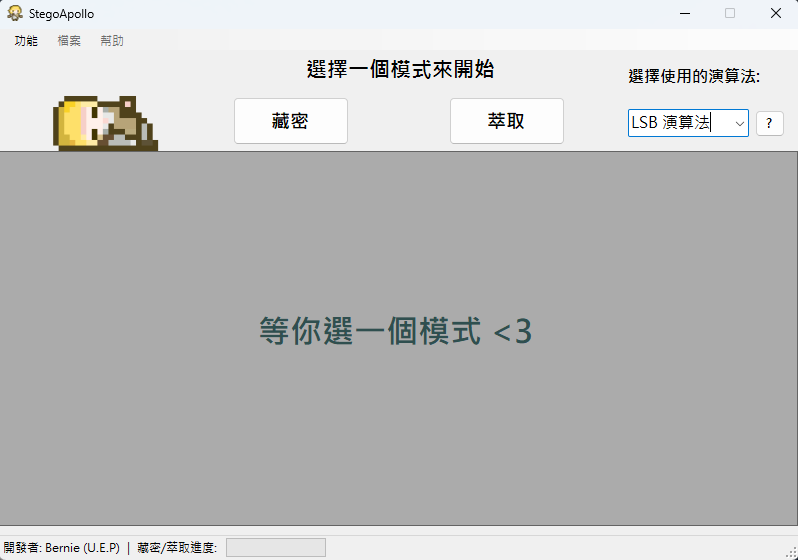

應用程式執行截圖
